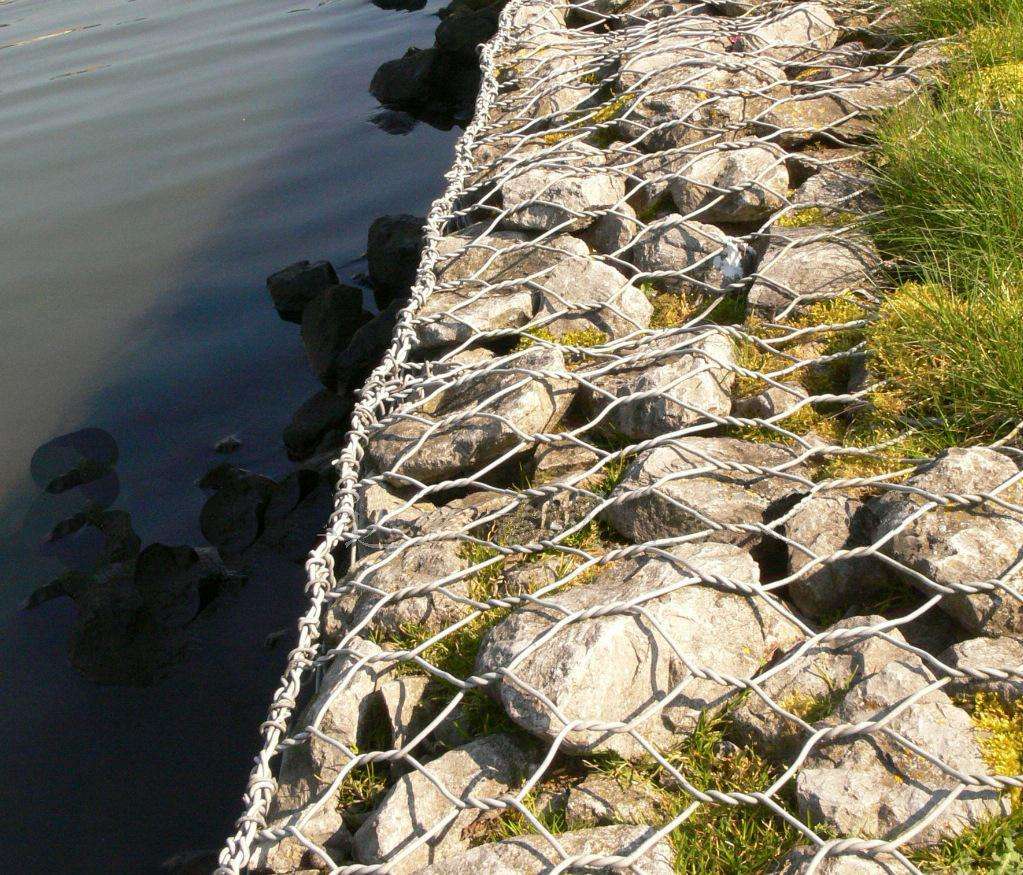

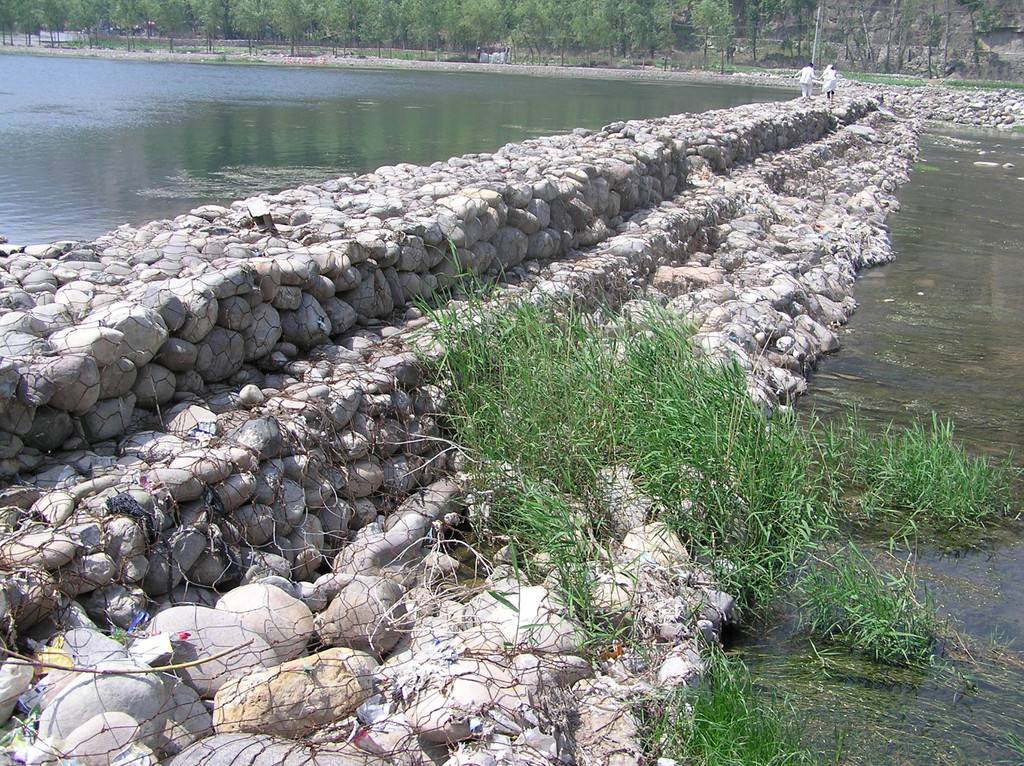

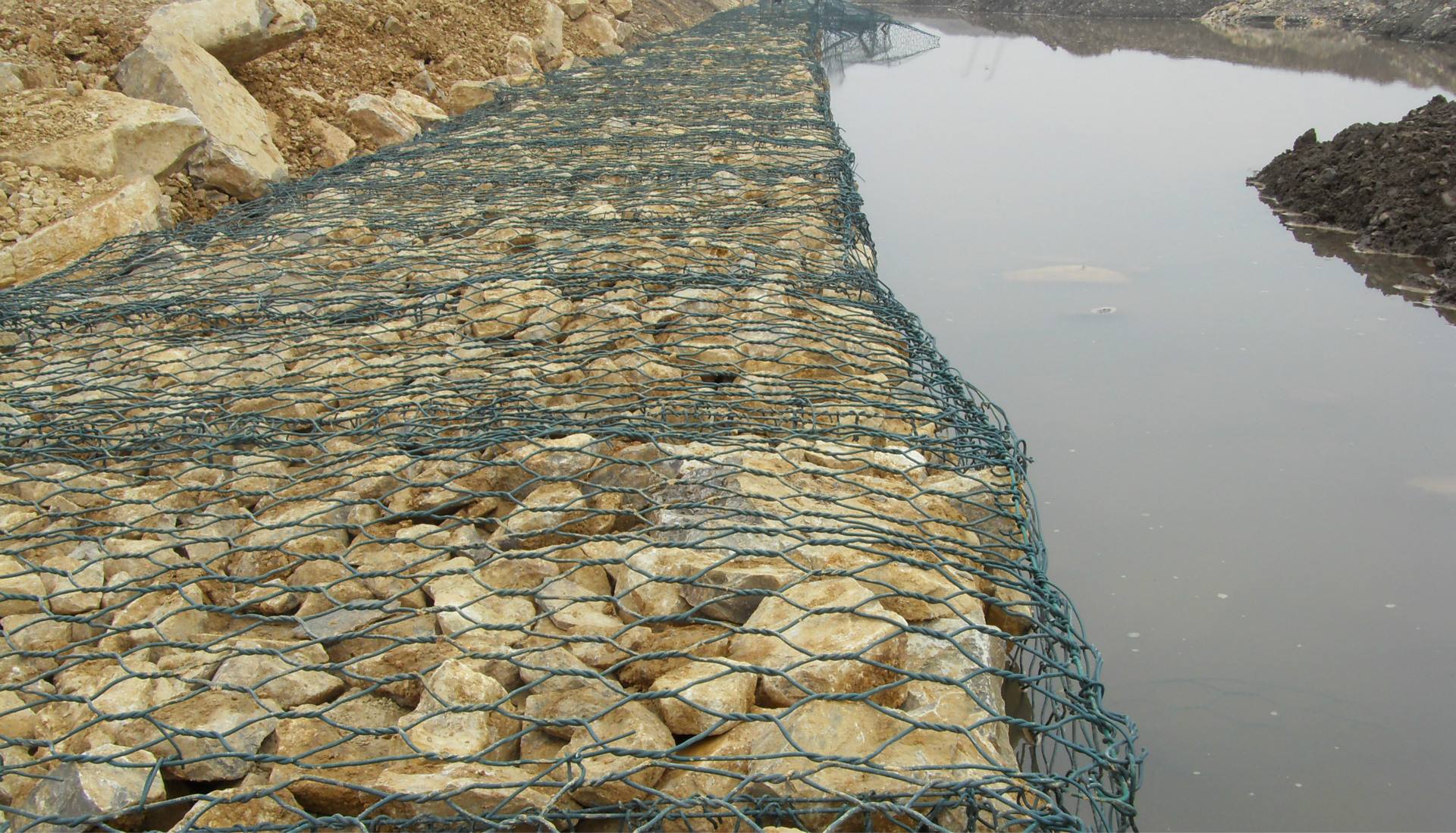

雷诺护垫也叫石笼护垫，格宾护垫，是指由机编双绞合六边形金属网面构成的厚度远小于长度和宽度的垫形工程构件。雷诺护垫中装入块石等填充料后连接成一体，成为主要用于水利堤防、岸坡、海曼等的防冲刷结构，具有柔性、对地基适应性的优点。
雷诺护垫作为整体性和柔软性良好的结构，较好的适应了基床土壤的局部沉降，并且通过内部的小变形可释放结构内的集中应力，不会产生结构性损伤。避免采用刚性砌体结构可能产生的不均匀沉降开裂、破坏点易迅速扩散的问题
孔径 ：60*80mm.80*100mm.80*120mm.100*120mm.120*150mm
其中双线绞合部分的长度不得小于50mm,以保证绞合部分钢丝的金属镀层和pvc镀层不受损害。
丝经：雷诺护垫分三种丝经--网丝.边丝，绑丝。
网丝的范围在2mm-4mm
边丝一般大于网丝，粗0.5mm--1mm
绑丝一般小于网丝，常见的以2.2mm居多
钢丝拉力：不小于38kg/m2380N/mm
）表面处理
电镀锌。上锌量为（7-15）g/m2.防腐性差
普镀锌，上锌量为（35-55）g/m2防腐性一般
热镀锌。上锌量最（215）g/m2.防腐性较强
高尔凡(锌铝合金）。这样的分为两种材质，锌-5%铝-混合稀土合金钢丝、锌-10%铝混合稀土合金钢丝。防腐性超强
Pvc包塑。包塑的厚度一般包1.0mm的厚度，例如；2.7mm包完后为3.7mm.防腐性强
隔断：在石笼网的长的方向上美一米加上一个隔断
尺寸；可定做
孔径、丝经所对照的范围
雷诺护垫的工程特点
（一）柔性结构，适应地基变形能力强。在地基有微小变形时，结构能进行自身微调，不会因地基发生不均匀沉陷而导致结构整体破坏。
（二）有较强的透水性和抗冲性，可承受最大水流速度4m/s―6m/s的冲刷。
（三）抗冻胀和冻融剥蚀能力强。
（四）耐腐蚀。经表面防腐处理的低碳钢丝，经久耐用，能抵抗盐碱侵蚀破坏。
（五）经济适用，施工方便。可因地制宜利用当地石料资源，不用水、水泥、电力及模板，不受气候和地下水影响，与其他护岸护坡结构相比投资省、施工快、适用性强。
（六）生态环保，美观大方实用。

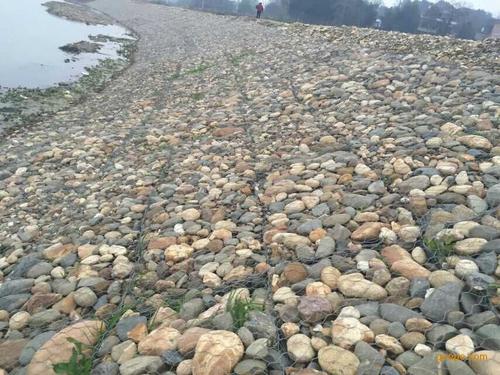

河道护底组装雷诺护垫步骤详解
组装雷诺护垫的原则:形状规则、纹合点牢固、所有竖直而板上边缘在同一水平而上。
1)此步骤需安排在一块平整坚硬的场地上开展作业。选择场地时请注意既要方便雷诺护垫的组装、搬运，又要不影响现场其它作业内容的实施。
2)打开成捆包装的雷诺护热，取出一个完整的护垫，用钳子或人工脚踩的方式校正弯曲、变形的部份.需往意以下几方面:雷诺护垫面板之间的折痕弯曲;搬运过程中由于操作不当所产生的弯曲变形.
3)雷诺护垫单隔板和双隔板的安装差异主要是在组装时隔板处理工艺上面.其它步骤相同.单隔板组装工艺:立起隔板及前后面板，用边缘钢丝延长段固定各角点，确保雷诺护垫上部边缘在同一水平而上，所有竖直隔板及面板均应垂直于底板。
双隔板组装工艺:展开护垫,6m长标准规格的雷诺护垫中间有5个双隔板标号为1,3,5的隔板在工厂打包时已经按照隔板高度对折好边缘，在现场只需脚踩隔板两边，提拉隔板，使隔板与底板垂直;标号为2,4的隔板需在现场折边.用脚往两边翻踩隔板，再翻起隔板使之与底板垂直.
4)用木板沿切口压住底网，用手翻起端板，要确保端板底线在同一直线上，且高度统一并准确。
5)翻起边板，用点扎的形式固定隔板与边板以及边板与端板，共计14处.单隔板由于由边缘钢丝延长段可用，每处
只绞合一个点;双隔板每处绞合2个点。
6)用于转弯段的雷诺护垫，可以通过裁剪雷诺护垫单元进行套接处理。
