解析护岸雷诺护垫整体构造

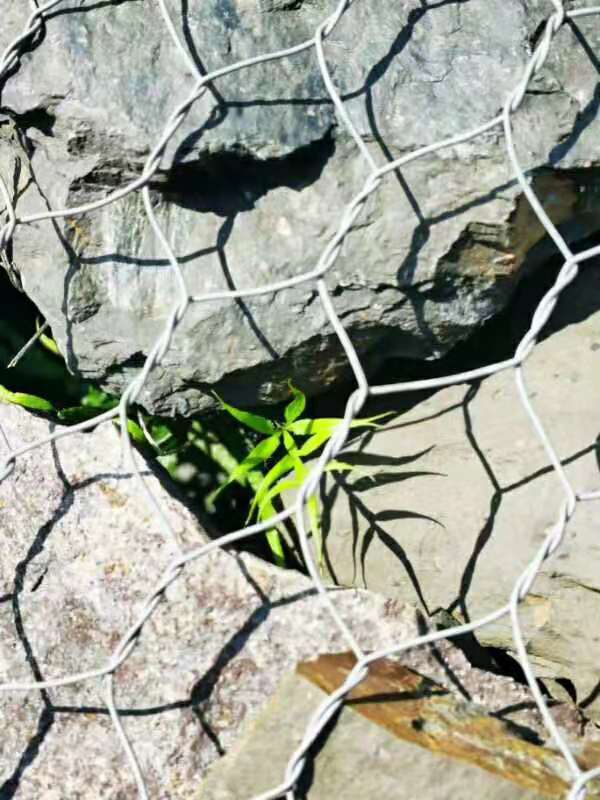

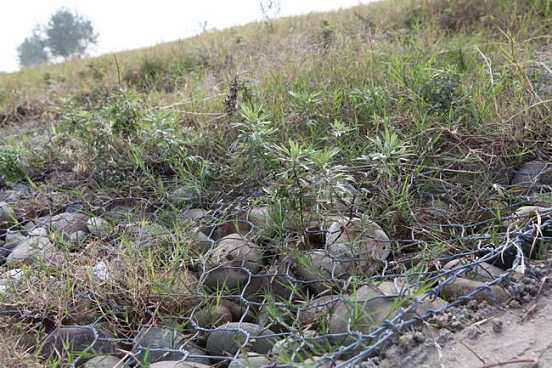

雷诺护垫又名格宾垫雷诺护垫是以经镀覆表面防腐处理的低碳钢丝,采用六边形双绞合工艺,用机器编织而成的钢丝网面制成的垫状工程防护构件。垫中填以合乎要求的石块,共同构成岸坡护砌结构。其结构具有整体性,柔性,经济性及施工便捷等诸多优点,主要应用于堤坡,岸坡坡面防冲刷护砌和河（渠）床底,坡脚等淘刷防护。雷诺护垫技术特点：高强度,高柔韧性,抗腐蚀性,整体性优良的压载性能,良好的透水性和促淤性,施工便捷,经济,环保。
规格型号 | L=长度（m） | W=宽（m） | H=高度（m） | 隔板间隔（m） | ||
3/4/5/6 | 2 | 0.17/0.23/0.30 | 1m | |||
注：cm6*2*0.17GF，长度6m，宽2m，高0.17m的镀高尔凡莱诺护垫，内部按照1m间隔布置双隔板，长度，宽度容许公差±5%，高度容许公差±10%。 | ||||||
网孔型号 | 产品名称 | 网孔型号 | D(mm） | 公差 | 网面钢丝 | |
雷诺护垫GF | 6*8 | 60 | +16%-4% | 2 | ||
钢丝参数 | 钢丝类型 | 网面钢丝 | 端丝 | 射丝 | 绑扎钢丝 | |
钢丝直径mm | 2.0 | 2.7 | 3.4 | 2.2 | ||
钢丝直径公差mm | 0.05 | 0.06 | 0.07 | 0.06 | ||
最小镀层量g/㎡ | 215 | 245 | 265 | 230 | ||
雷诺护垫施工步骤：
材料运输：雷诺护垫为机械生产，出厂时已组装、压塑、和网盖一起打包。所有雷诺护垫不论是折叠绑扎还是卷的，都是一个独立体。网垫在工厂折叠压塑打包后便于装船处理，网垫的主体部分和网盖可以分别绑扎。绑丝以卷的形式提供。环形纽扣装入盒中一起运走，为了保证质量请将其放在干燥的环境中。
安装要求：将折叠好的格宾护垫置于平实的地面展开，压平多余的折痕，将前后面板、底板、隔板立起到一定位置，呈箱体形状。相邻网箱的上下四角以双股组合丝连接，上下框线或折线绑扎并使用螺旋固定丝绞合收紧连结。边缘突出部分需折叠压平。将每个网箱六个面及隔断组装完整，确保各个网面平整，然后放在正确的位置上。
紧固过程：将雷诺护垫的边缘与其他部分用绑丝连结起来，绑扎的最大间距为300mm有特殊规格要求，客户可以向厂方提出，我们会满足您的需求。将足够长的绑丝沿着边丝缠绕，可选择单股或者双股。我们推荐用钳子来组装，使雷诺护垫更牢固。
安装及材料：在每个护垫安装好后，将雷诺护垫放在指定位置，再将各个网垫连接起来。为了保持整体架构便于连接，可以空箱连接后在装石料。连接时我们提供绑丝或者环形紧固丝。护坡时需用与坡体垂直宽的雷诺护垫。除了用于河渠缓坡外，雷诺护垫还可以用于陡坡中。用于陡坡防护时，要在上层底板上每2m或按工程需求楔入硬木楔。空雷诺护垫需小心安置组装。
