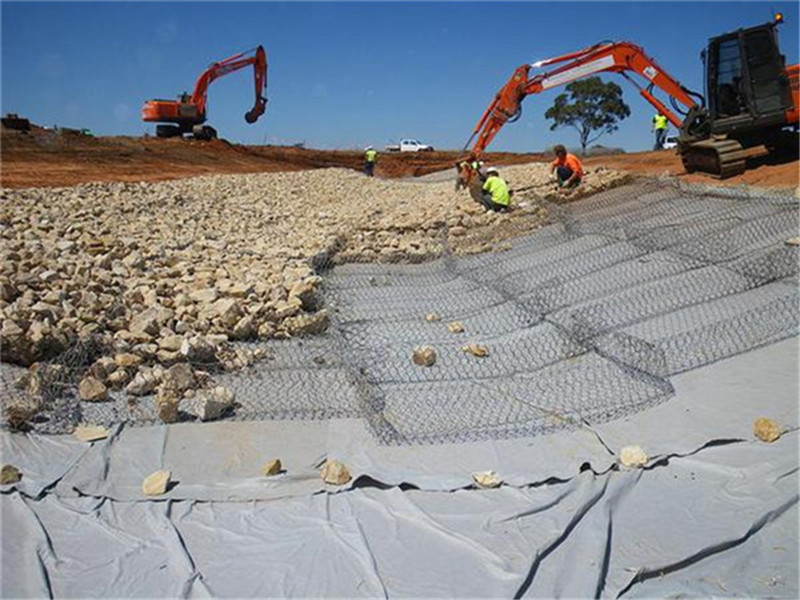

雷诺护垫是厚度在0.17-0.3m的网箱结构，在现场用于装填石头。主要用作河道、岸坡、路基边坡护坡结构。既可防止河岸遭水流、风浪侵袭而破坏，又实现了水体与坡下土体间的自然对流交换功能，达到生态平衡。坡上植绿可增添景观、绿化效果。
雷诺护垫与格宾网箱、石笼网箱的区别在于，护垫的高度较低，结构形式扁平而大;镀层钢丝直径较格宾细，一般有双隔板(钢丝直径2.0mm)、单隔板(2.2mm)两种。常用的为双隔板雷诺护垫，其优点为施工方便、做护坡可有效防止石头垮塌、增加结构的抗冲刷能力等。
雷诺护垫的应用效果
1,雷诺护垫施工完毕即可投入使用,避免了水泥垢工结构需要,定时期养护,结构发挥效益需延时的问题。
2,雷诺护垫作为整体性和柔软性良好的结构,较好的适应基床土壤的局部沉降,并且通过内部的小变形可释放结构的集中应力,不会产生结构性损伤。避免采用刚性砌体结构可能产生的不均匀沉降开裂,破坏点易迅速扩散的问题。
3,雷诺护垫是一种生态性,透水性防护,保护了当地生态的原生性,利于环境的自然平衡。而刚性封闭式护砌,会硬性阻隔水与周边地下水自然交换,切断水中微生物迁徙途径与破坏这些自然生态的繁衍生息环境。
4,采用雷诺护垫的工程,较传统的浆砌石式混凝土预制块石方案,经调查估算,工程造价节省了12-20%
河道护底组装雷诺护垫步骤详解
组装雷诺护垫的原则:形状规则、纹合点牢固、所有竖直而板上边缘在同一水平而上。

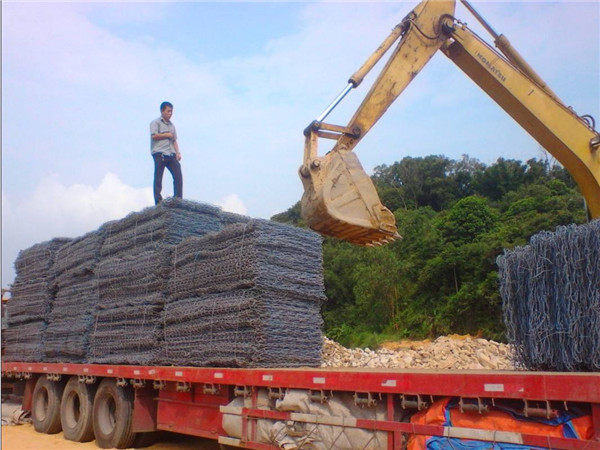

1)此步骤需安排在一块平整坚硬的场地上开展作业。选择场地时请注意既要方便雷诺护垫的组装、搬运，又要不影响现场其它作业内容的实施。
2)打开成捆包装的雷诺护热，取出一个完整的护垫，用钳子或人工脚踩的方式校正弯曲、变形的部份.需往意以下几方面:雷诺护垫面板之间的折痕弯曲;搬运过程中由于操作不当所产生的弯曲变形.
3)雷诺护垫单隔板和双隔板的安装差异主要是在组装时隔板处理工艺上面.其它步骤相同.单隔板组装工艺:立起隔板及前后面板，用边缘钢丝延长段固定各角点，确保雷诺护垫上部边缘在同一水平而上，所有竖直隔板及面板均应垂直于底板。

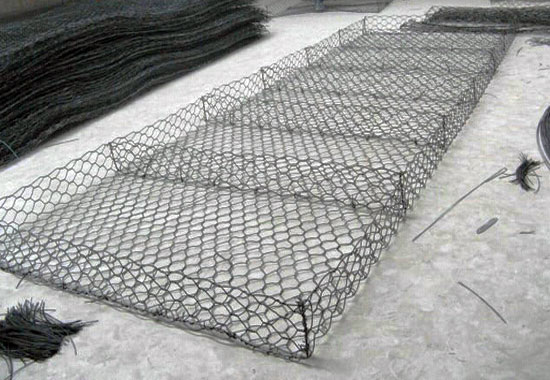

双隔板组装工艺:展开护垫,6m长标准规格的雷诺护垫中间有5个双隔板标号为1,3,5的隔板在工厂打包时已经按照隔板高度对折好边缘，在现场只需脚踩隔板两边，提拉隔板，使隔板与底板垂直;标号为2,4的隔板需在现场折边.用脚往两边翻踩隔板，再翻起隔板使之与底板垂直.
4)用木板沿切口压住底网，用手翻起端板，要确保端板底线在同一直线上，且高度统一并准确。
5)翻起边板，用点扎的形式固定隔板与边板以及边板与端板，共计14处.单隔板由于由边缘钢丝延长段可用，每处
只绞合一个点;双隔板每处绞合2个点。
6)用于转弯段的雷诺护垫，可以通过裁剪雷诺护垫单元进行套接处理。
