雷诺护垫采用以机编六边形低碳钢丝网面制成的网垫，在网垫内填充合乎一定要求的石头共同构成的防护结构。 一般的雷诺护垫的规格为0.15m-0.3m厚，2m宽，6m长。 雷诺护垫由隔板分成若干单元格，为了加强雷诺护垫结构的强度，所有的面板边端均采用直径更大的钢丝。
规格型号 | L=长度（m） | W=宽（m） | H=高度（m） | 隔板间隔（m） | ||
3/4/5/6 | 2 | 0.17/0.23/0.30 | 1m | |||
注：cm6*2*0.17GF，长度6m，宽2m，高0.17m的镀高尔凡莱诺护垫，内部按照1m间隔布置双隔板，长度，宽度容许公差±5%，高度容许公差±10%。 | ||||||
网孔型号 | 产品名称 | 网孔型号 | D(mm） | 公差 | 网面钢丝 | |
雷诺护垫GF | 6*8 | 60 | +16%-4% | 2 | ||
钢丝参数 | 钢丝类型 | 网面钢丝 | 端丝 | 射丝 | 绑扎钢丝 | |
钢丝直径mm | 2.0 | 2.7 | 3.4 | 2.2 | ||
钢丝直径公差mm | 0.05 | 0.06 | 0.07 | 0.06 | ||
最小镀层量g/㎡ | 215 | 245 | 265 | 230 | ||

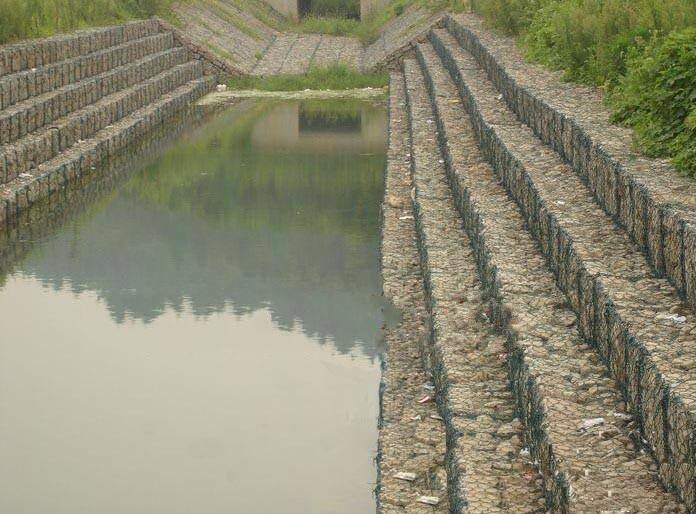

影响河道雷诺护垫护垫使用寿命的因素有哪些
一： 雷诺护垫结构具有很大的抗冲能力：它是一个巨大的整体，不易被冲走，也不易从某一局部突破；它是一个透水结构，不是完全挡住水流，所以能较好地瓦解水流的冲击力；它是一种可变形的结构，若基底有局部被淘空，它可凭借自身的重力，自然下沉填补空位，制止淘空部份继续恶化。
二：雷诺护垫的使用寿命注意取决于以下几个方面：
1、雷诺护垫的材质以及工艺。
2、铅丝易遭到锈蚀、曲折和石块之间的碰撞。制造雷诺护垫应运用镀锌铅丝以增加防锈。在受弯和被石块磨损作用下，铅丝笼制造以前需防止优质镀锌脱皮。
3、装笼的石块应细心抉择，符合要求的石料是轻微园形、持久和级配平均的石块。另一方面小石块也不应太密，否则雷诺护垫将起不到反滤作用。
