河床衬砌雷诺护垫，双隔板雷诺护垫，2.2雷诺护垫，利众雷诺护垫

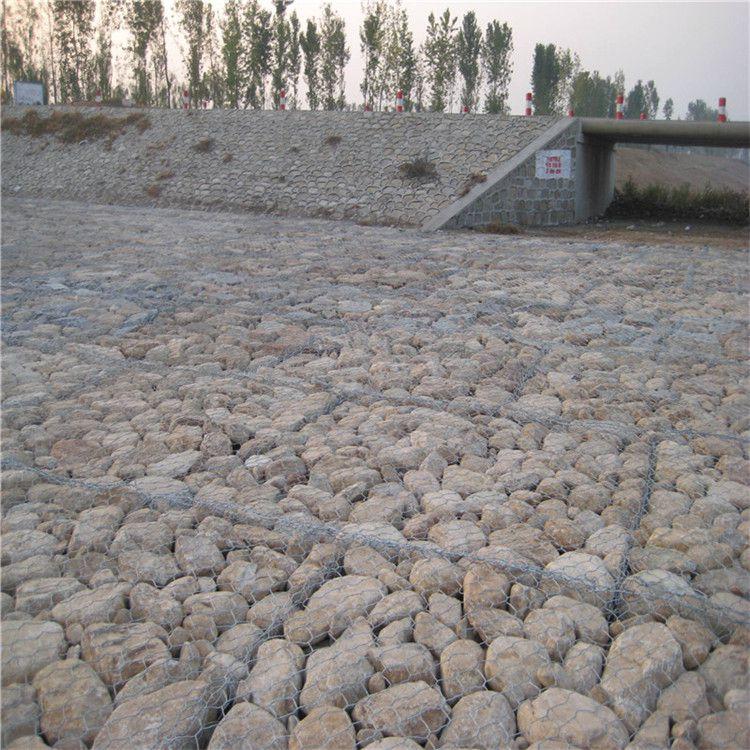

雷诺护垫的结构形式按结构形式可分为挡墙、护坡、护底、护脚、水下抛石等。习惯上又将护坡护底工程上较薄的一种箱笼称为雷诺护垫（高度一般在17-30cm）。挡墙、抛石笼常用的较厚的一种称为雷诺护垫（一般高度在50cm以上）
河道护底组装雷诺护垫步骤详解
组装雷诺护垫的原则:形状规则、纹合点牢固、所有竖直而板上边缘在同一水平而上。
1)此步骤需安排在一块平整坚硬的场地上开展作业。选择场地时请注意既要方便雷诺护垫的组装、搬运，又要不影响现场其它作业内容的实施。
2)打开成捆包装的雷诺护热，取出一个完整的护垫，用钳子或人工脚踩的方式校正弯曲、变形的部份.需往意以下几方面:雷诺护垫面板之间的折痕弯曲;搬运过程中由于操作不当所产生的弯曲变形.
3)雷诺护垫单隔板和双隔板的安装差异主要是在组装时隔板处理工艺上面.其它步骤相同.单隔板组装工艺:立起隔板及前后面板，用边缘钢丝延长段固定各角点，确保雷诺护垫上部边缘在同一水平而上，所有竖直隔板及面板均应垂直于底板。
双隔板组装工艺:展开护垫,6m长标准规格的雷诺护垫中间有5个双隔板标号为1,3,5的隔板在工厂打包时已经按照隔板高度对折好边缘，在现场只需脚踩隔板两边，提拉隔板，使隔板与底板垂直;标号为2,4的隔板需在现场折边.用脚往两边翻踩隔板，再翻起隔板使之与底板垂直.
4)用木板沿切口压住底网，用手翻起端板，要确保端板底线在同一直线上，且高度统一并准确。
5)翻起边板，用点扎的形式固定隔板与边板以及边板与端板，共计14处.单隔板由于由边缘钢丝延长段可用，每处
只绞合一个点;双隔板每处绞合2个点。
6)用于转弯段的雷诺护垫，可以通过裁剪雷诺护垫单元进行套接处理。
