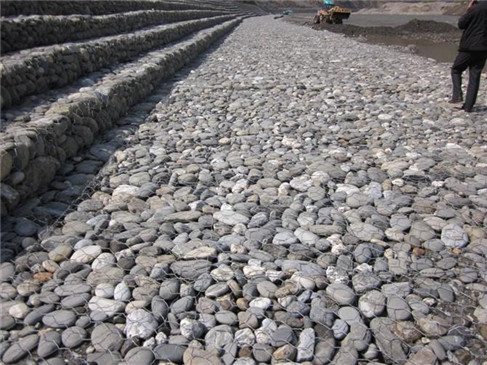

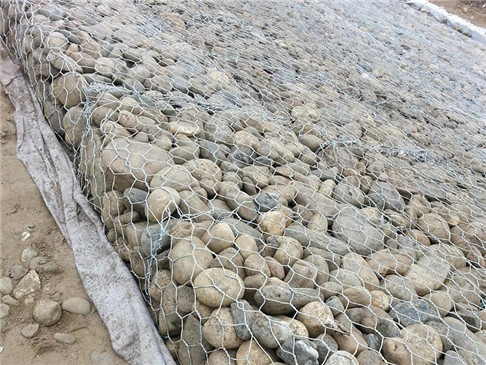

水利堤防雷诺护垫-石料填充网箱雷诺护垫
雷诺护垫与格宾网箱、石笼网箱的区别在于，护垫的高度较低，结构形式扁平而大;镀层钢丝直径较格宾细，一般有双隔板(钢丝直径2.0mm)、单隔板(2.2mm)两种。常用的为双隔板雷诺护垫，其优点为施工方便、做护坡可有效防止石头垮塌、增加结构的抗冲刷能力等。
雷诺护垫参数
(1)孔径:60*80mm、80*100mm、80*120mm、100*120mm、120*150mm
其中双线绞合部分的长度不得小于50mm.以保证绞合部分钢丝的金属镀层和PVC镀层不受破坏。
(2)丝径：雷诺护垫分三种丝径-网丝、边丝、绑丝
1.网丝的范围在2mm-4mm
2.边丝一般大于网丝，粗0.5mm-1mm
3.绑丝一般小于网丝，常见的以2.2mm居多
(3)钢丝拉力:不小于38kg/m2 380N/mm
(4)表面处理
1.电镀锌。上锌量最高为10g/m2。防腐性差
2.热镀锌。上锌量最高可以达到300g/m2。防腐性较强
3.高尔凡(锌铝合金)。这样的分为两种材质，锌-5%铝-混合稀土合金钢丝、锌-10%铝混合稀土合金钢丝。防腐性超强
4.PVC包塑。包塑的厚度一般包1.0mm的厚度，例如:2.7mm包完后为3.7mm。防腐性强
(5)隔断:在雷诺护垫的长的方向上每一米加上一个隔断
(6)尺寸:可定做
(7)孔径、丝径所对照的范围
单隔板和双隔板的区别：
1、制作工艺不同：双隔板雷诺护垫的网箱为一体成型网箱，除了盖子，箱体其他部分是由一张网片折叠而成，即除盖板外，边板、端板、及底板间不可分割。而单隔板雷诺护垫采用组装方式，盖板，边板，端板，底板单独生产组装成网箱，各部分用螺旋钢丝缠绕捆绑，网箱所有边丝均采用粗丝加强格宾网的强度。
2、双隔板雷诺护垫比单隔板雷诺护垫制作过程相对比较省时，但是双隔板雷诺护垫比单隔板雷诺护垫稳定性更好
3、相同尺寸的网箱，单隔板雷诺护垫比双隔板雷诺护垫展开面积要少。
